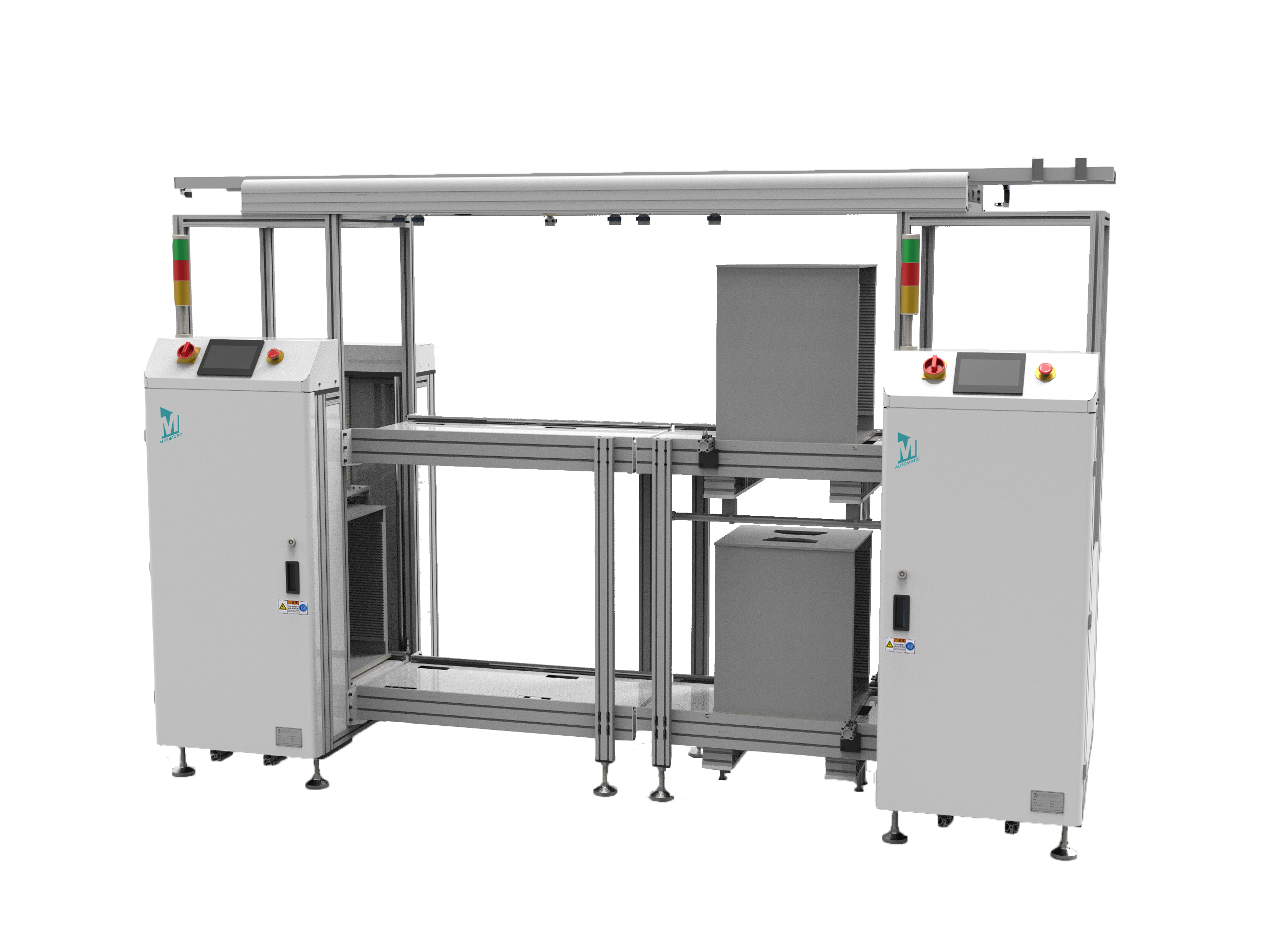

户内自动底壳供料机

LED显示屏户内产品自动底壳供料机，配合六轴机器人达到自动供底壳以及自动装PCB和底壳

动作流程：PCB板从上面轨道流出并由摄像头检测方向→底壳由最下层放入多叠底壳→提升机将底壳上升至中层→托板机构将底壳一个一个流出并由摄像头检测方向→六轴机器人分别将PCB和底壳放入治具内

户外自动底壳供料机

LED显示屏户外产品自动底壳供料机，配合六轴机器人达到自动供底壳以及自动装PCB和底壳

动作流程：PCB板从上面轨道流出→中层和下层接驳段带旋转台将料框旋转90°将底壳逐层放入料框中，并由提升送料机逐层送出。→六轴机器人将PCB和底壳抓取后拍照确认底壳方向后放置在接口接驳台上的治具内

平移机

设备说明：

该设备用于SMT生产线两机之间轨道的错位平移，如单、双轨设备的连接、线体的串联错位等。。

动作流程：平移机上无产品，给前位机一个要板信号——对产品进行接收平移到位后，等待后位机要板信号——后位机要板，将产品输送至后位机。

自动上板机

设备说明：

该设备主要用于PCB板自动上板，按设定的程序将逐层把料框中的PCB板输送到下一台设备的轨道中。

动作流程：PCB板装入料框后，放置到上板机的下层轨道，设备识别到料框后自动输送至上板工作位→推杆将逐层把料框中的PCB板输送到下一台设备的轨道中→料框内的PCB板生产完之后自动升至设备上层，并提示报警加装料框；操作人员再将装满PCB板的料框放置下层，设备自动将料框一道上板工作位进行上料动作。

单轨缓存机

设备说明：

该设备用于SMT生产线PCB板缓存，（例如：SMT生产线上的AOI/SPI等检测设备后的NG筛选、缓存）
动作流程：缓存机入口轨道无产品，给前位机一个要板信号→NGOK缓存机接收产品，如果为NG品则缓存，OK品则直通输送至出口处等待后位机要板，NG品如需检查可通过程序将NG品从NG轨道输出，如果出口延伸轨道有板，则对OK板进行缓存，待出口轨道上无产品则按先进先出的原则出板→后位机要板将板输送至后位机。

单轨接驳台

设备说明：

该设备用于与SMT生产线设备之间的连接，同时对PCB板进行散热，运载

动作流程：接驳台上无产品，给前位机一个要板信号——接收产品并输送缓存，等待后位机要板信号——接收到后位机要板信号后将产品输送至后位机；

双轨接驳台

设备说明：

该设备用于与SMT生产线或者组装线设备之间的连接，缓存、运载。
动作流程：
A.自动模式：接驳台上无产品，给前位机一个要板信号——接收产品并输送缓存，等待后位机要板信号——接收到后位机要板信号后将产品输送至后位机；
B.手动模式：接驳台上无产品，给前位机一个要板信号——接收产品并输送缓存，等待人工操作——人工操作完成，按下完成按钮,产品输送至接驳台出口处，等待后位机要板信号——接收到后位机要板信号后将产品输送至后位机。

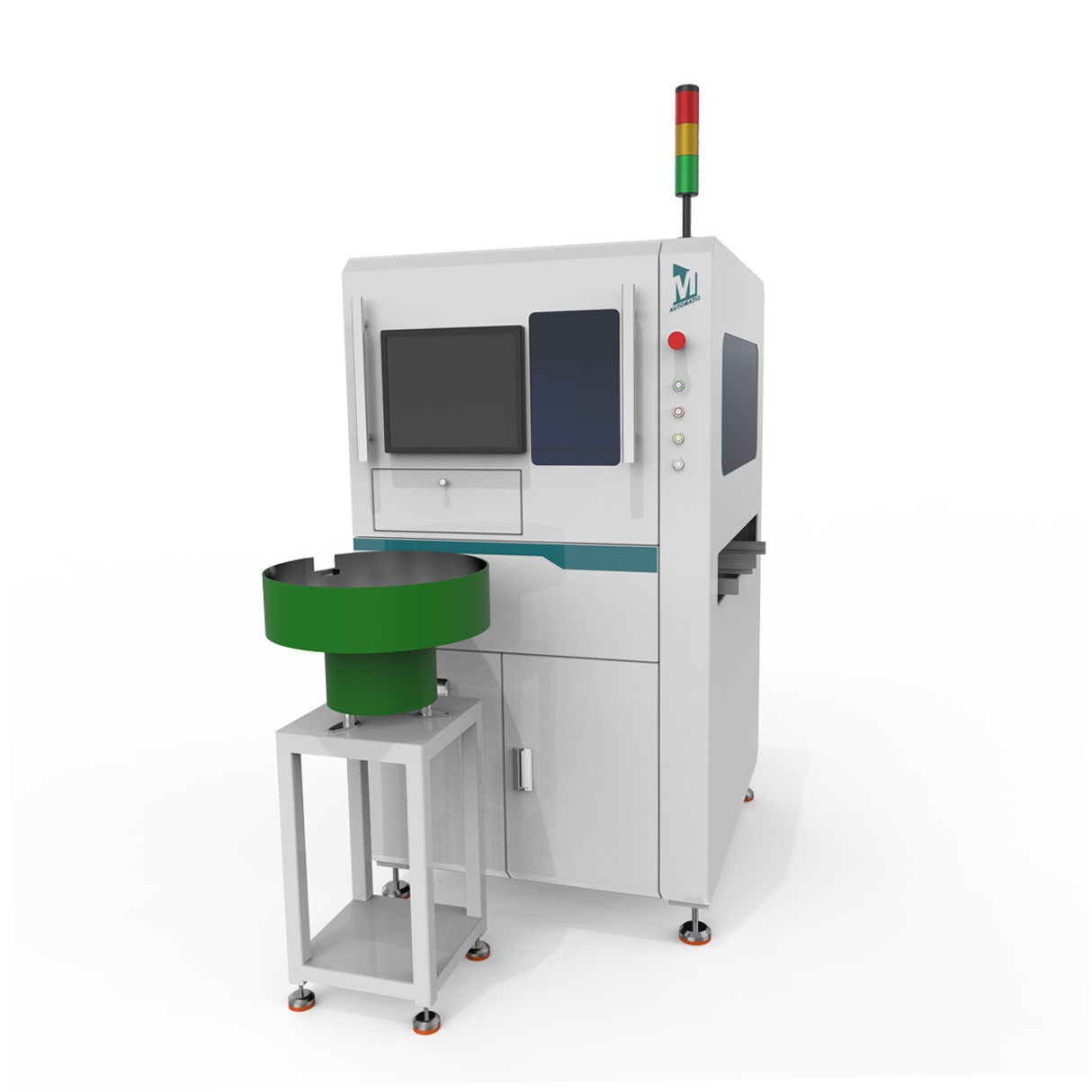

贴片机机器人

设备说明：

三爪贴片机器人主要用于贴片机无法贴装、或者效率慢的部件的贴装，采用雅马哈（可选爱普森）机器人，配备三爪机构抓取，提高贴装效率，可选配视觉提高贴装精度。标准双轨三爪贴片机器人配备供料振盘，及其他上料装置（可定制）。可选配视觉可进一步提高贴装精度；

动作流程：供料——取料——输送——定位——贴装

自动测亮机

设备说明：

测亮机主要用于LED显示屏模组的自动通电点亮，自动检测产品死灯、色偏、扫描异常、输出异常等，采用德国进口CMOS影像系统进行对比。PCB或模组进入测亮机自动进行定位，CMOS摄像头收到信息后对产品进行拍照，并将照片信号收集传输至控制器，测试程序将工件产品测试效果与其内存储的图片库进行对比分析，图片库可以存储多种不良类型的对比图片，经过测试程序的比较分析，判断该工件的品质，并将测试结果信息在显示屏显示。

动作流程：输送——定位——上电点亮——采集比对

散料贴片机

可实现1212及以上散料灯珠，间距P1.5及以上LED灯板的不间断贴装要求，单轨双供料系统，贴装效率可达60K以上

落地式台面螺丝机

此设备为落地式台面高速螺丝机，设备配备双X/Y/Z，同时锁付两种不同产品，设备配备自动供料系统、自动加料系统，配合视觉系统，达到高精度高效率的锁付效果。适用于各个领域的螺丝锁付，代替人工锁付、及传统低速螺丝机

换边机

该设备用于与SMT生产线对PCB板的方向进行改变
动作流程：
换边机无产品→向前机发送要板信号→进板后流到旋转台位置→顶升旋转台将产品升起→后段轨道和旋转台自动调宽到设定宽度→旋转台旋转方向并将产品放入后段轨道并流入出板位等待→后机要板后向后输送

双轨缓存机

设备说明：

该设备用于SMT生产线PCB板缓存，（例如：SMT生产线上的AOI/SPI等检测设备后的NG筛选、缓存）

激光打标机

设备说明：

该设备为PCB线路板激光标刻专用机型，采用高性能进口CO2激光器，光束品质好，使用奉命长。雕刻过程自动完成，定位快速精准，省时省心，效率高，能有效降低人工成本。永久性标记，不易去除，可以承受腐蚀性清洁。环保无污染，设备运行成本低。
工作流程为：进料--定位--坐标修正--激光打码--在线校验--条码记录器录入--NG条码报警--OK条码出料。

在线式螺丝机

设备说明：

此设备为在线式高速螺丝机，带自动调宽窄轨道、产品自动进出，设备配备自动供料系统、自动加料系统，配合视觉系统，达到高精度高效率的锁付效果。适用于各个领域的螺丝锁付，代替人工锁付、及传统低速螺丝机

点胶喷涂机

设备说明：

该设备主要用于电子产品局部件防护胶，三防漆喷涂，采用双XY轴运动方式，按编程路线进行自动点胶、喷涂。该设备为在线可调宽输送式轨道，可直接与产线对接，自动完成产品的定位与灌胶。

动作流程：进板→点胶（喷涂）→出板

灌胶机

设备说明：

该设备主要用于电子产品灌AB胶，采用双XY轴运动方式，按编程路线进行自动灌胶。该设备为在线式单轨灌胶机轨道为可调宽输送轨道，可直接与产线对接，自动完成产品的定位与灌胶。

动作流程：灌胶机进板→运行到指定位置定位夹紧→进行灌胶→管教完成到出口位置等待后面设备要板

盖滚面罩机

设备说明：

该设备用于LED显示屏行业的面罩贴装和压合。设备一体式框架、分为前后两段，前段使用4轴机器人配合视觉精准贴装面罩；后段采用精密X/Y轴配合特殊定制万向锯齿轮，实现完美压合，降低人工成本，减少人为不良。

动作流程：进板→四周机器人盖面罩→万向滚牙轮压合面罩→出板

测胶盖面罩机

设备说明：

该设备主要进行LED显示屏模组的自动胶干检测与面罩的自动贴装。自动测胶盖面罩机整体可分为，控制部分、供料机构、拍照装置、取料贴装机构、输送轨道、测胶机构。集面罩自动供料、面罩方向判别、NG面罩抛料、自动抓取贴装、与自动测胶功能为一体的多功能设备。

动作流程：供料——取料——输送——定位——测胶——贴装

自动拆治具机

设备说明：

该设备主要用于拆除PCB板的过炉治具；此机台分为三段式，第一段拆分治具和PCB板，第二段运输治具和PCB板，第三段为治具回收

动作流程：第一段无产品给前机一个要板信号→治具带PCB板进入拆治具机下轨道，治具到位后自动定位夹紧，通过顶升吸盘装置将PCB板吸住并顶升至拆治具机上层轨道，PCB板顶升到位后上层轨道自动夹紧、顶升装置自动缩回；PCB板及治具分离后,上层轨道将PCB板和输送至出口处，治具通过拆治具机中段升降轨道将治具缓存进料
